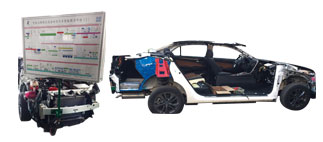

結構組成
   設備由能正常運行的汽車總成、檢測 端口故障設置和排除系統，相關技術資料等組成對整車進行完美解剖?？赡M多種常見運行故障，并可實時檢測與診斷原車各控制系統使整個平臺同時具備教學實用性與學生實訓性。

      技術參數
     （1）保持原車所有功能，各系統正常運行
     （2）檢測端口安裝有檢測端子、診斷座檢測端子上標有對應端子標號，可同時連接專用或通用型汽車檢測儀，對電
      機、電池、電控、舒適系統、空調系統車身控制等系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
     （3）可實現汽車保養與維護操作；可實現汽車拆裝和工況演示。
     （4）故障模擬系統安裝在汽車上，可模擬實際運行工況，設置多種系統常見故障。
     （5）解剖噴漆工藝：解剖位均采用線切割，整車在縱向總體1/3位置上剖切剖切右側前杠、工作臺車門、機艙蓋頂
       部、座椅、后尾箱、后杠鈑金部件切割光滑、剖切部位進行鈑金封焊、內飾封包、部分剖切采用高強透明材料保護
       剖切鈑金部件噴漆工藝：打磨-刮膩子-打磨-噴底漆-打磨-噴面漆-拋光。
     （6） 虛擬測量界面可與該教學模型連接實現數據信號通信，采集電壓系統的實時信號
實訓項目
1) 熟悉控制模塊的組成；
2) 了解電機控制器的結構和工作原理；
3) 掌握電機控制器的檢測方法；
4) 熟悉純電動汽車故障碼的讀取方法；
5) 掌握故障代碼的含義；
6) 掌握純電動汽車故障診斷儀的操作方法
7) 掌握純電動汽車故障碼的消除；
8) 掌握純電動汽車故障診斷儀的操作方法
9) 設置純電動汽車故障；
10) 分析純電動汽車故障現象；
掌握純電動汽車故障排除方法。
11) 了解電池管理單元的結構和工作原理；
12) 掌握電池管理單元的檢測方法；
13) 熟悉電機總成的結構、工作原理及工作過程；
14) 掌握電機總成的檢測方法；
15) 了解電池包體總成的結構、工作過程及性能；
16) 熟悉高壓輔助模塊的組成；
17) 了解車載慢充的結構和工作原理；
18) 掌握車載慢充的檢測方法；
19) 了解直流降壓器的結構和工作原理；
20) 掌握直流降壓器的檢測方法；
21) 了解動力配電箱的結構和工作原理；
22) 掌握動力配電箱的檢測方法
23) 了解檔位控制器的結構和工作原理；
24) 掌握檔位控制器的檢測方法；
25) 了解主控ECU的結構和工作原理；
26) 掌握主控ECU的檢測方法；
27) 了解加速踏板的結構和工作原理；
28) 掌握加速踏板的檢測方法；
29) 了解漏電保護器的結構和工作原理；
30) 掌握漏電保護器的檢測方法；
31) 熟悉電池包體總成的充放電臺架結構；
32) 熟悉電池包體總成的充放電臺架工作原理；
33) 掌握電池包體總成的充放電臺架操作技巧；
34) 掌握電池包體總成的維護注意事項；
35) 掌握電池包體總成的測試方法；
36) 掌握電池包體總成的測試安全事項；
